Kładka pieszo-rowerowa

Realizowany obecnie we Wrocławiu stadion piłkarski na Maślicach charakteryzuje się ciekawą, niebanalną formą identyfikującą Wrocław na mapie Polski. Pozostałe elementy zagospodarowania przestrzeni wokół stadionu również powinny sprostać wysokim oczekiwaniom funkcjonalnym i estetycznym. W dniu 3.06.2009, po burzliwych obradach został rozstrzygnięty konkurs na projekt kładki przy stadionie, ogłoszony przez biuro projektowe PROMOST. Zwyciężyła praca mgr inż. arch. Łukasza Kabarowskiego i mgr inż. Anny Misiury.

Funkcja
Podstawową funkcją kładki jest połączenie brzegów rzeki umożliwiające komunikację pieszą i rowerową. Równocześnie zwrócona została uwaga na naturalne zachowania pieszych i rowerzystów podczas przekraczania jakichkolwiek mostków lub kładek. Częstym odruchem jest przystanięcie na środku rozpiętości kładki i obserwowanie otoczenia. Jest to szczególnie widoczne na kładkach nad autostradami lub nad śluzami wodnymi.

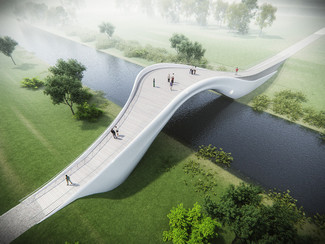

Z tego względu zaprojektowano poszerzenie kształtu kładki w okolicy środka jej rozpiętości, z subtelnym przesunięciem w kierunku koryta rzeki podczas jest naturalnego stanu. Utworzony w ten sposób „jęzor” stanowi platformę widokową w kierunku stadionu, jak i w kierunku drogi dojazdowej z centrum miasta (ul. Lotnicza).

Rozwiązania konstrukcyjno-materiałowe

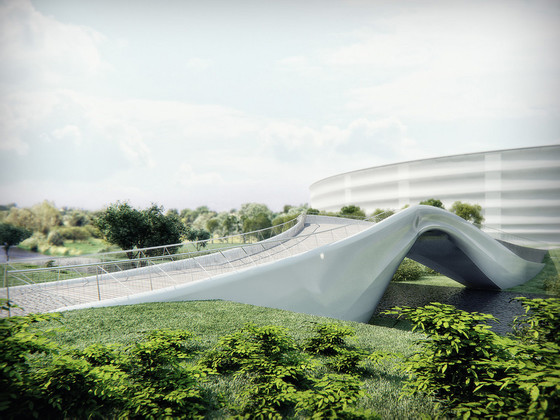

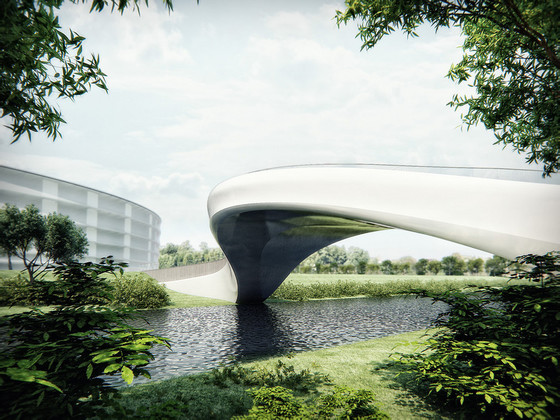

Projektowana kładka zbudowana jest w oparciu o prosty schemat konstrukcyjny. Jest to struktura jednoprzęsłowa o rozpiętości 45 metrów pomiędzy podporami wykonana jako belka żelbetowa o zmiennym przekroju. Widoczne w rzucie odgięcie kładki poza główną oś konstrukcyjną stanowi punkt zwiększonych naprężeń statycznych. Poszerzony taras widokowy ma na celu wzmocnienie struktury przęsła w tym rejonie.

Proponujemy kilka alternatywnych metod wykonania ostatecznej formy kładki. Najprostszym rozwiązaniem jest wykonanie skrawanych cyfrowo form szalunkowych i odlanie całej kładki z betonu zbrojonego z dodatkiem białego kruszywa, np. miału marmurowego. Następnie wyszlifowanie powierzchni na wysoki połysk. Alternatywnym rozwiązaniem jest wykonanie obudowy podstawowej konstrukcji nośnej. Obudowę taką można zbudować z włókien szklanych i żywic, lub też z corianu. Ewentualnym rozwiązaniem jest wykonanie obudowy ze stali lub aluminium w technologii identycznej jak budowa statków.

Posadzkę kładki stanowią deski układane poprzecznie, ryflowane i zabezpieczone antypoślizgowo. Balustrady boczne wykonane są jako relingi ze stali kwasoodpornej z wypełnieniem z siatki stalowej nierdzewnej.

Informacje o autorach:

Mgr inż. arch. Łukasz Kabarowski
Mgr inż. arch. Anna Misiura
Kabarowski Misiura Architekci
