Kładka pieszo-rowerowa Lent-Tabor w Mariborze

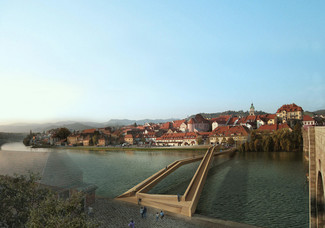

Kładka pieszo-rowerowa Lent – Tabor w Mariborze autorstwa Biura Projektów Lewicki Łatak. Projekt zdobył I nagrodę w konkursie o Nagrodę im. Macieja Nowickiego.

Projekt ten zdobył I nagrodę w konkursie o Nagrodę im. Macieja Nowickiego. Autorem pracy jest Biuro Projektów Lewicki Łatak.

Według opinii jury, nagrodę przyznano za innowacyjną formę będącą wynikiem inżynieryjnych założeń, która przekłada się na dominantę niekonkurującą z sylwetą miasta.

Opis autorski projektu

Kładka pieszo-rowerowa Lent – Tabor jest przedłużeniem nad rzeką ulic i przejść w tkance miejskiej. Ponieważ most jest czymś więcej niż geometrią na płaszczyźnie, podlega działaniu sił przyrody, musi spełnić oczekiwania użytkowe, staje się również miejską rzeźbą – podjęto poszukiwania w trzecim wymiarze.

Koncepcja projektu

W pierwszym kroku konceptualnej pracy, płaskiemu paskowi (z wydzieloną częścią rowerową i pieszą) nadano pewną grubość i umieszczono nad wodą, opierając końcami na brzegach rzeki. Następnie obrócono wokół osi podłużnej tak, że część piesza znalazła się nad rowerową. Później rozsunięto je względem siebie w pionie, by zwiększyć wysokość przekroju, a co za tym idzie jego nośność i sztywność. W kolejnym kroku przekręcono (w poziomie) górną, pieszą część wokół pionowej osi kładki, co rozwiązało problemy dynamiczne, eliminując lock-in effect.

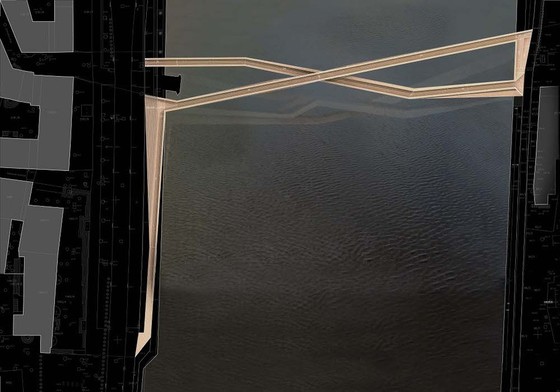

Kładka pieszo-rowerowa Lent-Tabor w Mariborze. Autor: Biuro Projektów Lewicki Łatak.

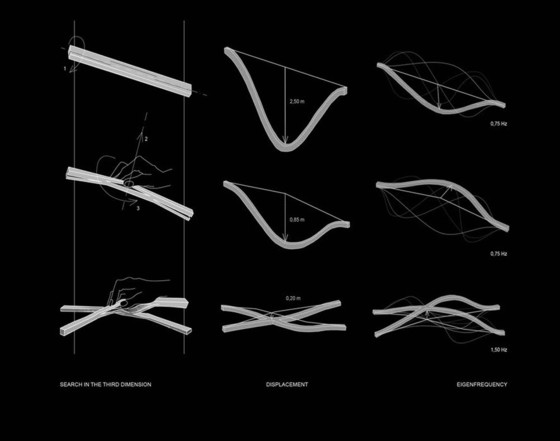

Schematy - kładka pieszo-rowerowa Lent-Tabor w Mariborze. Autor: Biuro Projektów Lewicki Łatak.

Materiał konstrukcyjny

Dla tak powstałego modelu, jako materiał konstrukcyjny, wybrano stal, która ma największą sztywność (zarówno bezwzględną, jak i w relacji do ciężaru własnego), trwałość i stabilność, czyli niezmienność właściwości fizycznych w czasie użytkowania oraz drewno – jako okładzinę, która daje przyjemność w dotyku, utrzymuje stałą temperaturę, chroni konstrukcję przed uszkodzeniami mechanicznymi i wpływem słońca (nagrzewanie, promieniowanie ultrafioletowe). W efekcie powstał ustrój konstrukcyjny złożony z dwu współpracujących ze sobą belek o przekroju skrzynkowym – stalowych z wierzchnią warstwą drewnianą.

Podwójna funkcja obiektu

Funkcjonalnie, kładka złożona jest z dwu części: dolnej dla rowerzystów oraz górnej dla pieszych. Obie (każda o szerokości 2m i nachyleniu nieprzekraczającym 6%) dostępne są z poziomu bulwarów. Całe przęsło wznosi się ponad poziom „wody stuletniej”, a na szerokości ponad 40m zapewniona została wysokość żeglowna (3,6m powyżej średniego poziomu wody).

Zarówno piesza, jak i rowerowa część są oświetlone oprawami LED, umieszczonymi w barierkach, w których poprowadzone jest również zasilanie. Odprowadzenie wody odbywa się poniżej pochwytu – w stalowych rynnach, nie wystających poza obrys przekroju oraz, korzystając ze spadków na kładce, pod jej posadzką.

Kładka, będąc kontynuacją ulic i ścieżek starej części Mariboru, przy nadbrzeżach łączy się z bulwarami – stosunkowo szerokim po stronie Lent, gdzie wykorzystuje rozrzeźbienie linii brzegowej przed Domem Starego Wina oraz węższym po stronie dzielnicy Tabor, gdzie trafia na niewielki plac. Po jednej i drugiej stronie rzeki zachowane są fragmenty przyczółków starego mostu, włączone do kompozycji kładki.

Zgodnie z zamierzeniami, tak zdefiniowana forma nie zmieni swego wyrazu również po planowanej przebudowie bulwarów Dravy.

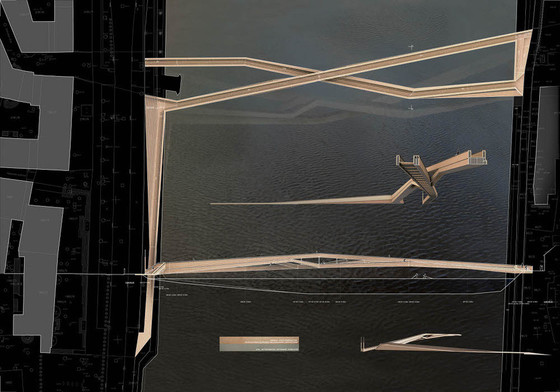

Plansza 1. Kładka pieszo-rowerowa Lent-Tabor w Mariborze. Autor: Biuro Projektów Lewicki Łatak.

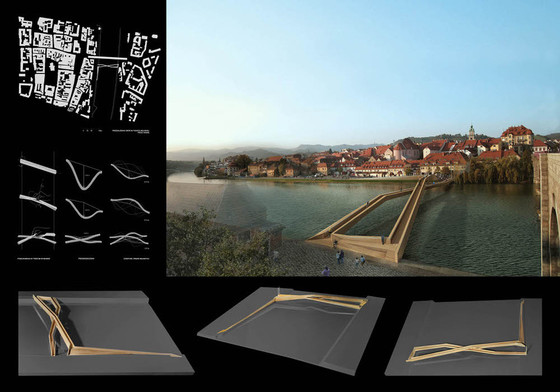

Plansza 2. Kładka pieszo-rowerowa Lent-Tabor w Mariborze. Autor: Biuro Projektów Lewicki Łatak.

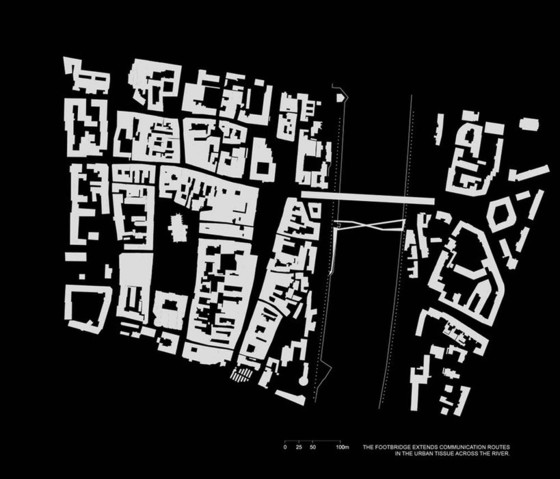

Miasto i kładka pieszo-rowerowa Lent-Tabor w Mariborze. Autor: Biuro Projektów Lewicki Łatak.

Autorzy projektu:

• Kazimierz Łatak,
• Piotr Lewicki.

Współpraca autorska:

• Mateusz Manecki,
• Karol Ciepliński
• Henryk Ciurej – obliczenia konstrukcyjne
• Dominik Darasz - wizualizacje

----------------------------

O konkursie o Nagrodę im. Macieja Nowickiego

Celem konkursu o Nagrodę im. Macieja Nowickiego jest zwiększenie zainteresowania polskich architektów problemem innowacyjności w architekturze.
Poszukiwanie nowych sposobów kształtowania przestrzeni charakteryzującej się wysoką jakością i walorami estetycznymi, potrzeba ochrony środowiska, rozwijania i wdrażania w budownictwie oraz w architekturze technologii i materiałów przyjaznych człowiekowi stają się niezbędnymi warunkami uwrażliwienia odbiorców i użytkowników architektury na jej jakość oraz edukacyjną i wychowawczą rolę.

Zamierzeniem organizatorów jest, by nagroda przyznawana corocznie, promowała dokonania polskich architektów w każdorazowo ustalanych szczegółowo przez organizatorów konkursu dziedzinach ich pracy zawodowej. Nagradzane są prace wnoszące istotny wkład w rozwój kultury architektonicznej i promujące polską myśl architektonicznąna świecie.
