Sala dla szkoły muzycznej

Architektura i Urbanistyka Michał Lewiński

Prezentujemy zwycięski projekt sali wielofunkcyjnej dla szkoły Muzycznej w Żaganiu. Autorem projektu jest pracowania: Architektura i Urbanistyka Michał Lewiński.

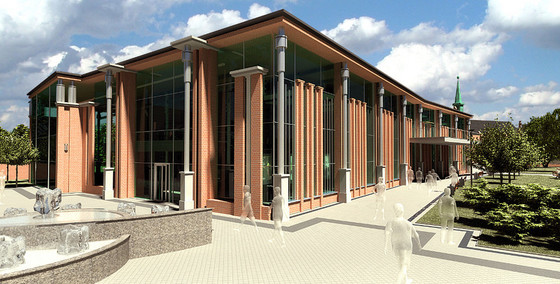

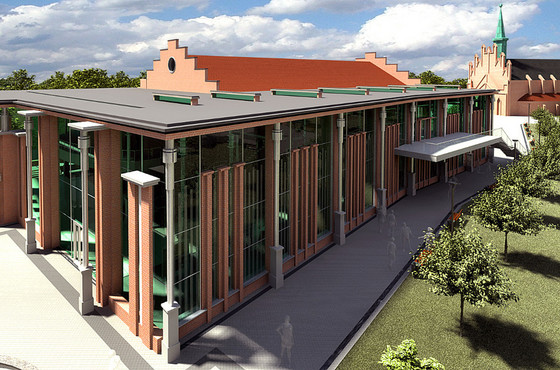

widok z zewnątrz

Budulec, materiał, kolor

Kolorystyka budynku, nie tylko cegły – w dużej mierze nawiązuje do zabudowań zespołu – mamy tutaj dachówkę na dachu, szereg elementów w kolorze naturalnego, szarego metalu – takich samych jak obróbki blacharskie,
balustrady itd.

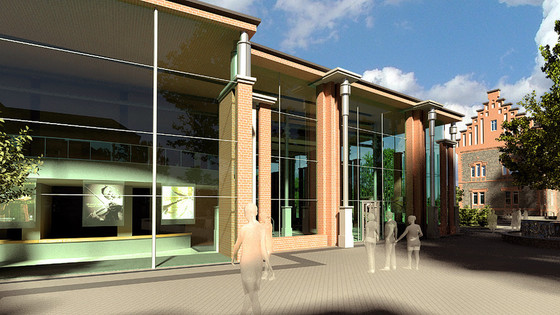

widok z zewnątrz

Układ funkcjonalny
Część wschodnia budynku stanowi zaplecze dla widowni – znajdują się tutaj szatnie dla występujących, osobiste garderoby dla artystów, pomieszczenia magazynowe oraz w razie potrzeby zaplecze dla kawiarni – w zalżności od przyjętego w projekcie zakresu serwowanego menu.

Panta Rhei

Sala z widownią – serce budynku zaprojektowana jest w taki sposób, aby mogła pełnić różne funkcje, w tym przede wszystkim salę koncertową. Salę zaprojektowano jako nowoczesną w formie – ukształtowanej głównie przez odpowiednie ustroje akustyczne zainstalowane na ścianach bocznych i suficie.

W sali przewżającym materiałem jest drewno w żółto pomarańczowym, ciepłym kolorze, niektóre elementy ustrojów akustycznych mogą być też wykonane z innych materiałów np. – kotary o regulowanej wielkości pozwalające w określonym zakresie na zmianę parametrów akustycznych pomieszczenia.

Nad górnym gankiem widowni zaprojektowano pomieszczenie techniczne operatora – mające zastosowanie w przypadku wyświetlania obrazów – kino, prezentacje, spektakle typu światło i dźwięk itp.(...)

Wszystkie części budynku zostały zaprojektowane jako dostępne dla osób niepełnosprawnych. Wejście do budynku odbywa się wprost z terenu – za pośrednictwem niewielkiej pochylni

Sala wielofunkcyjna dla szkoły muzycznej w Żaganiu

Akustyka
Dla projektowanej sali wielofunkcyjnej założono spełnienie wysokich standardów akustycznych ze względu na następujące funkcje: sala koncertowa, sala widowiskowa, sala kinowa, sala teatralna.

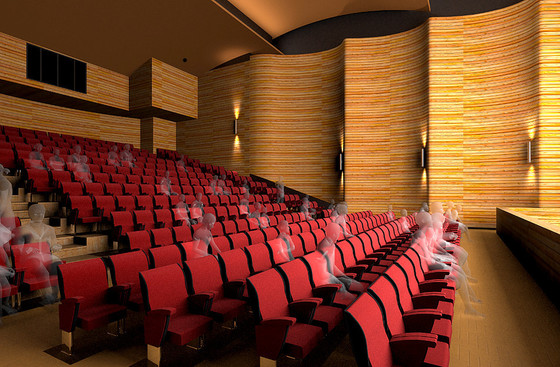

sala koncertowa

Ze względu na różne wymagania w zakresie akustyki wnętrz stawiane pomieszczeniom dla każdej z wymaganych funkcji osobno, w projektowanej sali określono indywidualne wartości zalecane dla parametrów akustycznych. W szczególności:

• Przyjęto wymaganą wartość czasu pogłosu dla częstotliwości z zakresu 500Hz¸2kHz T » 1 s,

• zrozumiałość mowy STI ³ 0.75 przy zastosowaniu nagłośnienia oraz STI ³ 0.6 bez nagłośnienia,

• wyrazistość dźwięku C50 ³ -1 dB (przy braku nagłośnienia).

• przyjęto, że dla wszystkich funkcji, dla których nie stosuje się nagłośnienia, opóźnienie pierwszego odbicia nie przekroczy wartości ITDG £ 30 ms.

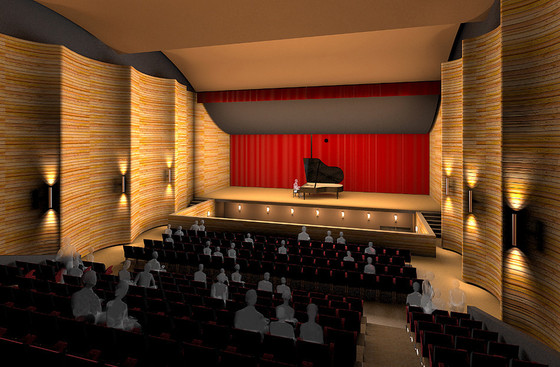

sala koncertowa

Wysoki standard akustyczny sali wielofunkcyjnej zostanie osiągnięty dzięki następującym rozwiązaniom:

• Zapewnienie wysokiej izolacyjności akustycznej ścian zewnętrznych Sali w stopniu gwarantującym poziom zakłóceń zewnętrznych poniżej krzywej NR=20 (w przybliżeniu LA < 30 dBA)

• Właściwą izolację akustyczną (zarówno dla dźwięków powietrznych jak i drgań) Sali od urządzeń wyposżenia technicznego budynku.

• Wysokie rozproszenie dźwięku przez zastosowanie ustrojów rozpraszających na ścianach bocznych i poniżej sufitu widowni.

• Optymalny dobór chłonności akustycznej sali przez zastosowanie szczelinowych ustrojów dźwiękochłonnych na ścianach bocznych widowni oraz ustrojów szerokopasmowych w obszarach wymagających silnego wytłumienia niepożądanych odbić dźwięku.

Ustroje szczelinowe oraz ustroje akustyczne zastosowane na suficie będą posiadały zróźnicowaną chłonność akustyczną w zalżności od odległości od sceny/estrady:

• Zastosowanie ekranów akustycznych kierujących dźwięk żyteczny w stronę widowni. Ekrany te przewidziano w obszarach nad sceną/estradą, nad fosą orkiestrową oraz w kieszeni sceny (ściany boczne i ściana tylna)

• Zapewnienie dobrej słyszalności i optymalnego rozproszenia dźwięku wewnątrz fosy orkiestrowej przez odpowiednie rozmieszczenie w jej obrębie materiałów kierujących i rozpraszających dźwięk.

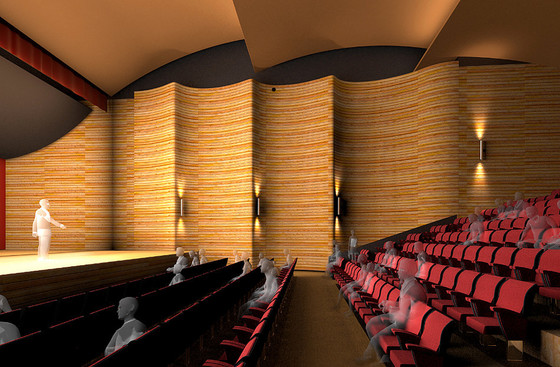

sala koncertowa

Konstrukcja
Budynek sali wielofunkcyjnej projektuje się w konstrukcji tradycyjnej – część środkowa zawierająca salę z widownią – w konstrukcji murowanej, natomiast część zewnętrzną w konstrukcji stalowej.
Główne elementy konstrukcyjne sali to ramy żelbetowe o rozpiętości 18,0 m ułożone poprzecznie do kierunku sali w rozstawie głównym 6,0 m. Ramy oparte będą na ścianach i zaprojektowanych w nich trzpieniach żelbetowych
posiadających odpowiednie stopy fundamentowe. Stropy w budynku projektuje się jako masywne, żelbetowe – zapewniające odpowiednią ochronę akustyczną od zewnątrz.
Osobnym tematem będzie fundamentowanie w pobliżu muru okalającego teren – zadaniem projektu będzie znalezienie metody gwarantującej nienaruszalność zabytkowej substancji muru z jednoczesnym pozostawieniem możliwości wykonania fundamentów na odpowiedniej głębokości i o odpowiednich gabarytach.

W konstrukcji przewiduje się odpowiednie oddylatowanie części związanej z salą od pozostałych części budynku dla zapewnienia odizolowania od wszelkich źródeł hałasu i drgań – zarówno pochodzących z zewnątrz jak i mających swoje źródło w urządzeniach technicznych takich jak widny, wentylatorownie i inne.

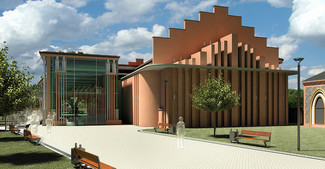

widok z zewnątrz

Pracownia: Architektura i Urbanistyka Michał Lewiński

Skład zespołu, który opracował projekt konkursowy na Salę Wielofunkcyjną w Żaganiu:

architekt prowadzący: Michał Lewiński

arch. Ewa Helt
arch. Katarzyna Porowska - Grabowska
arch. Renata Sarnot
